AB 1747-SDN โมดูลเครื่องสแกน DEVICENET SLC 500 5-24VDC 90-500MA ใหม่

1747-SDN เป็นเครื่องสแกนการสื่อสาร DeviceNetโมดูลสแกนเนอร์นี้ใช้เพื่อสื่อสารกับอุปกรณ์ที่รองรับ DeviceNet ผ่านเครือข่าย DeviceNet หรือผ่านโมดูลอะแดปเตอร์ DeviceNetโมดูลนี้อาจทำงานในโหมดสเลฟส่งและรับข้อความในการกำหนดค่า Polled, Strobe, Change-of-State และ Cyclic I/Oนอกจากนี้ยังรองรับการกำหนดค่าแบบส่งผ่าน โดย 1747-SDN ทำหน้าที่เป็นบริดจ์และเชื่อมต่อเครือข่าย DeviceNet แยกต่างหากคุณลักษณะการส่งผ่านนี้ได้รับการออกแบบมาเพื่อแทนที่การเชื่อมต่อ 1770-KFD, 1784-PCD, 1784-PCID หรือ 1784-PCIDS DeviceNet บนเครือข่าย

โดยเฉพาะเมื่อใช้การกำหนดค่า Pass-Through โปรเซสเซอร์ SLC 500 ที่เข้ากันได้คือ SLC 5/03, SLC 5/04 และ SLC 5/05ในการกำหนดค่าสูงสุด 361 Words จำเป็นต้องมีเฟิร์มแวร์ตัวประมวลผล SLC 4.015 หรือ 5.001 และ RSLinx 2.10สำหรับการกำหนดค่าสูงสุด 395 Words ต้องใช้เฟิร์มแวร์ SLC 500 ที่ 6.0001 หรือใหม่กว่า ที่มี RSLinx 2.31 หรือใหม่กว่า

1747-SDN รองรับการกำหนดค่าได้ถึง 63 โหนดที่อัตราบอด 125 Kbpsมันดึงกระแสแบ็คเพลนจำนวน 5V DC, 500 mA

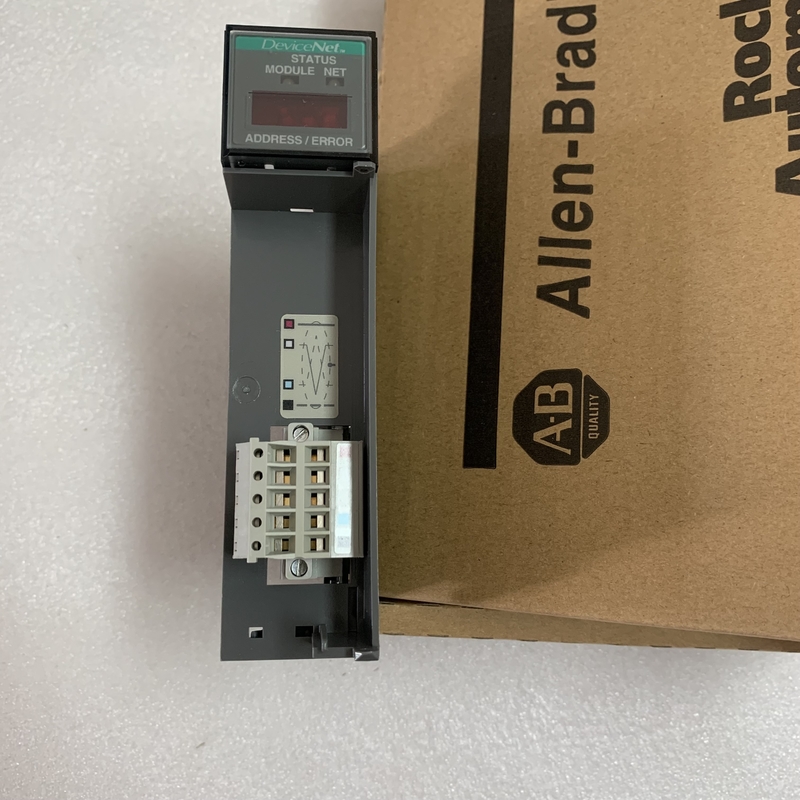

แผงด้านหน้าของ 1747-SDN ได้รับการติดตั้งด้วยไฟแสดงสถานะ LED สองดวง เช่น ไฟแสดงสถานะโมดูล เพื่อรายงานการทำงานของโมดูล และไฟ LED แสดงสถานะเครือข่ายที่ระบุลิงก์การสื่อสารของ DeviceNetนอกจากนี้ยังมีจอ LCD ที่ให้ที่อยู่โมดูลและบ่งชี้ข้อผิดพลาดเทอร์มินัล DeviceNet ติดตั้งอยู่ด้านหลังประตูทางเข้า และมาพร้อมกับปลั๊กเชิงเส้น 10 พินที่เสียบเข้ากับพอร์ต DeviceNetเมื่อกำหนดค่าโมดูลนี้ อาจจำเป็นต้องใช้ไฟล์ Electronic Data Sheet (EDS) หากซอฟต์แวร์ RSLinx รายงานว่าโมดูลนั้นไม่รู้จัก

เป็นอินเทอร์เฟซระหว่างโปรเซสเซอร์ SLC และอุปกรณ์ DeviceNet และสามารถสื่อสารกับโปรเซสเซอร์ผ่านการถ่ายโอนไฟล์ M1/M0 และผ่าน I/O แบบแยกส่วน1747-SDN แลกเปลี่ยนข้อมูลการกำหนดค่า ข้อมูล I/O ของอุปกรณ์ และข้อมูลสถานะด้วยโปรเซสเซอร์ SLC 500มันดึงกระแสแบ็คเพลนที่ 500mA ที่ 5 โวลต์ DC และของ 90mA ที่ 24 โวลต์ DC และให้การแยกวงจร 30 โวลต์โดยใช้ประเภทฉนวนพื้นฐานที่ทดสอบที่ 500V AC เป็นเวลา 60 วินาทีระหว่าง DeviceNet-to-backplane1747-SDN มีช่วงอุณหภูมิการทำงานที่ทดสอบโดย IEC ระหว่าง 0 ถึง 60 องศาเซลเซียส (32 และ 140 องศาฟาเรนไฮต์) ที่ความชื้นไม่กลั่นตัว 5 ถึง 95% และเก็บไว้ที่ -40 ถึง 85 องศาเซลเซียส (-40-185 องศาฟาเรนไฮต์) ช่วงอุณหภูมินอกจากนี้ยังมีการสั่นสะเทือนในการทำงานที่ทดสอบโดย IEC ที่ทนทานต่อ 2G ที่ 10-500Hz และพิกัดการกระแทกสูงสุด 30Gมีอัตราการปล่อยมลพิษ CISPR 11 กลุ่ม 1 คลาส A และกำหนดรหัสอุณหภูมิ T5 อเมริกาเหนือมาในกล่องหุ้มแบบเปิดและได้รับการรับรองจาก c-UL-us และ CE

สินค้าเป็นสินค้าออริจินัลที่มีตราสินค้ามาตรฐานสากลＷe จัดหาหมายเลขชิ้นส่วนมาตรฐานกับแบรนด์มาตรฐานสากล

หากคุณต้องการตรวจสอบราคาและค่าจัดส่งอีกครั้งกรุณาฝากข้อความถึงฉัน

ราคาเพียง1ชิ้น,หนึ่งรายการกรุณาฝากข้อความหมายเลขชิ้นส่วนที่คุณต้องการหลังจากที่คุณสั่งซื้อ

นอกจากนี้เรายังมีชิ้นส่วนอุตสาหกรรมหลากหลายสำหรับขาย คุณสามารถติดต่อฉันเพื่อขอความร่วมมือเป็นเวลานาน

สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อกับฉันทางอีเมลnancy@viyorktech.com
